Projetos / Sesc Nova Friburgo
Um mapa
para ler com
as mãos.
Mapas táteis impressos em 3D para os três pavimentos do Sesc Nova Friburgo, dentro do projeto Caravana CREI.
- Cliente
- Sesc Nova Friburgo
- Projeto
- Caravana CREI
- Entrega
- 3 placas táteis, 40 × 48 cm
- Status
- 1ª versão 2D em revisão
O desafio
Orientar quem não enxerga — ou enxerga pouco.
Um prédio de três andares, com teatro, biblioteca, salas de oficina e rampas. Como fazer alguém entender esse espaço antes de percorrê-lo?
A resposta foi um mapa por pavimento, pensado para duas leituras ao mesmo tempo: pelo tato, para pessoas cegas, e pelo contraste e tamanho das letras, para pessoas com baixa visão.

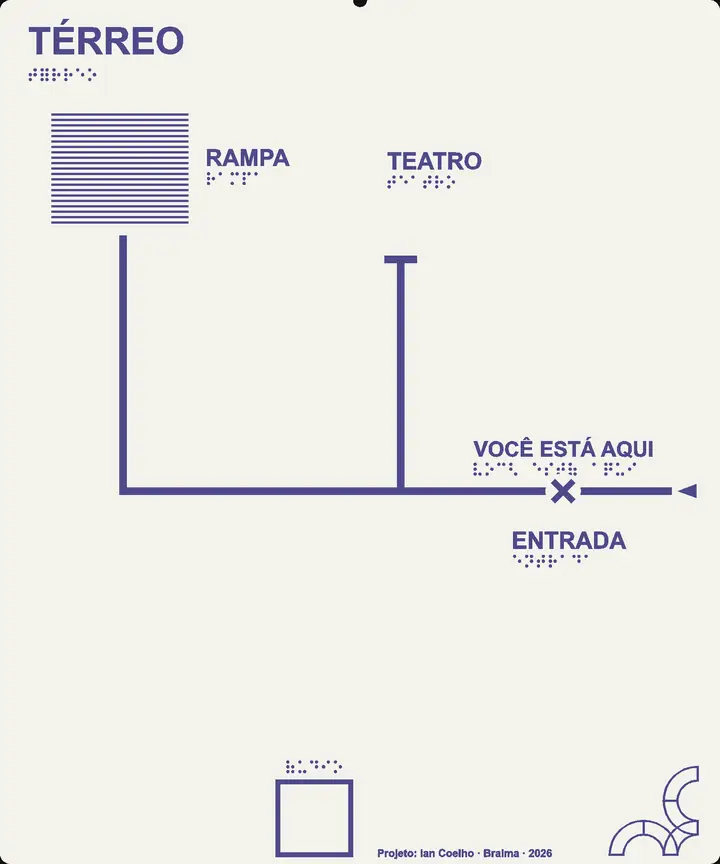

Térreo

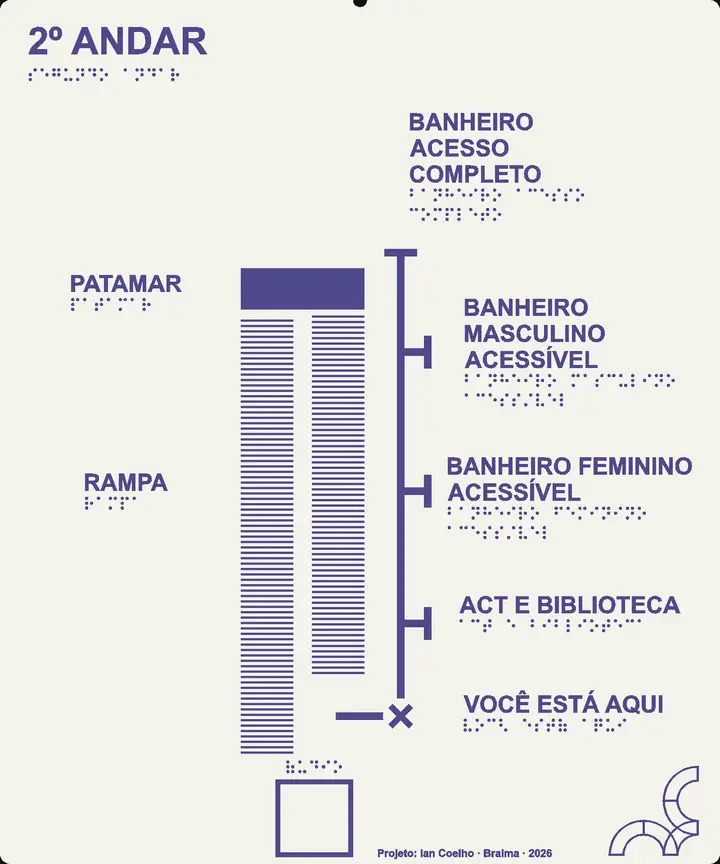

2º andar

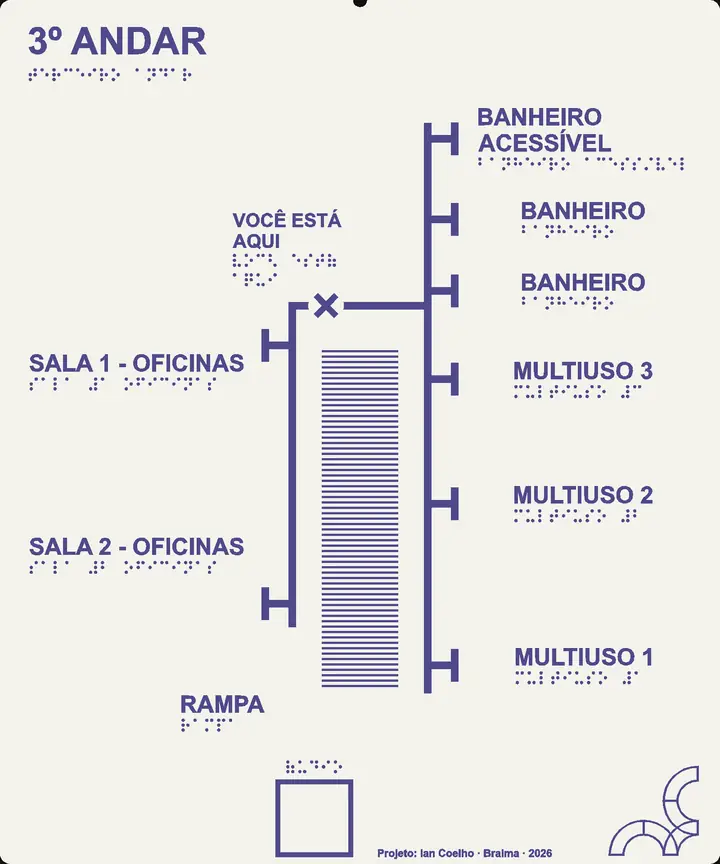

3º andar
Vista superior gerada a partir dos modelos 3D. Cada placa é impressa em quatro partes de 20 × 24 cm.
A solução
Relevo, Braille e contraste.
- 01
Mapa de caminhos
Em vez de paredes, os corredores em relevo. Cada lugar termina num T, com o nome ao lado — mais simples de seguir com os dedos.
- 02
Braille + texto ampliado
Nome de cada ambiente em Braille, conforme a NBR 9050, e também em texto em relevo para baixa visão.
- 03
Contraste e identidade
Base clara e relevo no roxo da Caravana de Inovação e Inclusão, com contraste alto para quem tem baixa visão.
- 04
Nomes junto dos símbolos e áudio
Sem legenda separada: cada símbolo tem o nome ao lado, em relevo e em Braille. Embaixo, um QR code com moldura em relevo abre a audiodescrição do andar.
Processo
Um único arquivo de dados.
Todo o desenho sai de um mesmo arquivo de layout. Dele são gerados o 2D, para revisão com a cliente, e o 3D, para impressão. Uma correção na planta se propaga para os três mapas sem redesenho manual.
| Placa | 400 × 480 mm, vertical |
|---|---|
| Impressão | 4 partes de 200 × 240 mm, emenda em cruz |
| Base | 2 mm, sobre chapa rígida de fundo |
| Caminhos | 4 mm de largura × 2 mm de altura |
| Orientação | Entalhe no centro da borda superior |
| Norma | ABNT NBR 9050 |
